換殼加價20元?竟然有這樣的“孿生”路由器

2020-09-17分类:科技

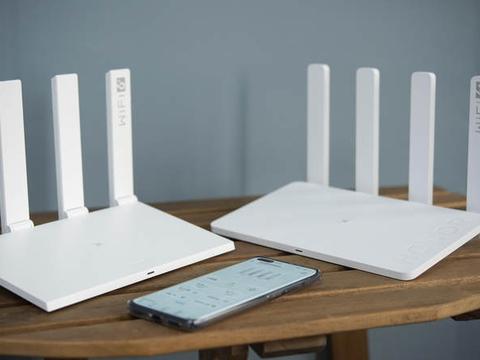

同樣作為一款200元左右的兩款平價路由器,華為/榮耀兩款支援WIFI 6+的路由器除了外觀之外到底有什麼不同呢?如果之前有看過我們對兩款路由器在引數配置和網速測速進行的全面測試瞭解的話,那上一次我們就得出的結論是這樣:不管是在外觀方面還是在網速方面,華為路由AX3和榮耀路由3整體差別都不是很大。既然在表面上看不出差別,那麼,這一次為了讓更進一步瞭解兩款路由器具體的差別,我們進行了兩款路由器的拆解,透過內部結構看看究竟有什麼大不一樣?

開拆

(華為路由器AX3和榮耀路由器3主機板正面)
首先,拆開外殼的第一眼就可以看見兩款路由器的主機板尺寸大小和形狀幾乎算是一模一樣的,散熱片大小也是差不多,可見兩者的散熱上相差也不會太大。最顯眼的是乙太網聯結器與網路變壓器:華為路由AX3的網路變壓器型號為NT2011D,而榮耀路由3的網路變壓器型號為H2038DG,品牌MNC。主要作用是隔離防護和資料傳輸,其實功能都是一樣的。


(華為路由器AX3和榮耀路由器3主機板背面)
因為2.4G天線是焊接在主機板上,所以主機板不能完整地取出來,翻弄的時候不能有大動作。簡單地看一下背部主機板結構,華為路由AX3和榮耀路由3主機板背部結構也差不多,有2片遮蔽罩,看見2個遮蔽罩,焊接的不能取下來,裡面是空的,只是起遮蔽的作用,就不把它剪開了,結構外觀上也沒有什麼區別。

(拆開底部的散熱片)
華為路由AX3和榮耀路由3的CPU旁邊沒有其他的晶片,大的遮蔽罩之下最大的面積的是主晶片,HI5651L是海思旗下凌霄系列CPU。兩款路由器CPU型號都是HI5651L,凌霄雙核1.2GHz(外包裝上有說明的),旁邊沒有記憶體晶片,那麼128MB記憶體就是這顆HI5651L整合在裡面了。

(正面的遮蔽罩取下來後)

右邊有一顆快閃記憶體晶片,型號是W25N01GVZEIG,華為路由AX3跟榮耀路由3所用的一樣,容量128MB。

(正面的遮蔽罩取下來後)

開啟其他遮蔽罩,WIFI無線晶片是海思旗下凌霄系列Hi1152,接上2個型號放大器,整合了2.4G和5G,支援WIFI6、2x2mimo、160MHz頻寬。2.4G最高速率573Mbps,5G最高速率2402Mbps,一共3000Mbps。2.4G有外接2顆獨立的功放晶片,5G電路上沒有外接功放晶片。 目的是提升抗干擾能力,同時增加訊號傳輸距離。功放晶片上絲印著的型號是RTc7646,是中國臺灣Richwave (立積電子)的產品,華為路由器AX3跟榮耀路由3採用的功放是一樣的。左邊的一片遮蔽罩與晶片之間都有導熱矽膠,兩者也是一樣的。

如果真的要找出不同的話,我們倒是發現一處不同,那就是PCB版本號不同,華為路由AX3的是版本A,榮耀路由3的是版本B,至於兩款路由器誰的版本新我們就不知道了。其他細節焊接電路上其實有一些不同,但是整體佈局上看都是一樣的。
寫在最後
透過兩款路由器拆解之後,其實兩款路由器不僅是相同的外觀和相同的配置,而且現在就連內部結構部件上和訊號天線排布上都是一樣的。除了價格之外,榮耀路由3更像是華為路由AX3的換殼產品!
